保温截止阀

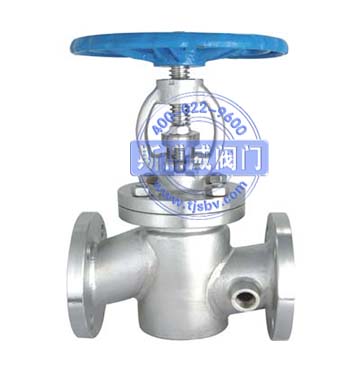

夹套保温截止阀BJ41W/H

所属分类：保温截止阀

【截止阀】也叫截门，是使用最广泛的一种阀门！它之所以广受欢迎，是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压，也适用于高压。

生产厂家：成都好惠多阀门批发部

订购热线:

13281182563

关键词：夹套保温截止阀

相关产品

产品详情

【夹套保温截止阀】专业生产厂家，天津市著名阀商品牌。天津斯博威阀门制造有限公司生产的夹套保温截止阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障夹套保温截止阀产品对工况的适用性、使用寿命长等特点。优质夹套保温截止阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载夹套保温截止阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量夹套保温截止阀产品。

产品名称	夹套保温截止阀
产品型号	BJ41W/H
公称通径	DN15-250
压力范围	1.6MPa-6.4MPa
阀体材质	碳钢、WCB、不锈钢

『夹套保温截止阀』专业生产厂家，由本厂自主研发生产的

【截止阀】质量可靠、价格合理、售后服务完善。

【截止阀】适用于各种轻重工业及楼宇管道。斯博威品质，全球共享!

『夹套保温截止阀』广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

【截止阀】也叫截门，是使用最广泛的一种阀门！它之所以广受欢迎，是由于

①开闭过程中密封面之间摩擦力小。

②比较耐用。

③开启高度不大。

④制造容易。

⑤维修方便。

⑥不仅适用于中低压，也适用于高压。

【截止阀】的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

夹套保温截止阀概述：

一、夹套保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

执行标准

设计与制造：BS1873BS5160GB12233

法兰尺寸：ANSIB16.5JB/T79GB9113

压力温度：ANSIB16.34

结构长度：ANSIB16.10BS1873GB12221

对焊连接尺寸：ANSIB16.25

检验与实验：BS6755GB/T13927

二、保温截止阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用温度（℃）	适用介质	保温套压力（MPa）
型号	公称压力 PN（MPa）	壳体	密封	适用温度（℃）	适用介质	保温套压力（MPa）
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸类	≤1.0
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸类	≤1.0

三、BJ41W/H-16P/R/C保温截止阀主要外形尺寸和连接尺寸

型号	公称通径 DN（/）	尺寸（?）
型号	公称通径 DN（/）	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41W/H-16P/R/C	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	230	160	125	100	18-3	4-18	358	240
	65	290	180	145	120	18-3	4-18	373	280
	80	310	195	160	135	20-3	8-18	435	320
	100	350	215	180	155	20-3	8-18	500	360
	125	400	245	210	185	22-3	8-18	614	400
	150	480	280	240	210	24-3	8-23	674	400
	200	600	335	295	265	26-3	12-23	818	450
	250	730	405	355	320	30-3	12-25	969	550

四、BJ41W/H-25P/R/C保温截止阀主要外形尺寸和连接尺寸

型号	公称通径 DN（/）	尺寸（?）
型号	公称通径 DN（/）	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-25PRC	15	130	95	65	45	16-2	4-14	233	120
	20	150	105	75	55	16-2	4-14	275	140
	25	160	115	85	65	16-2	4-14	285	160
	32	180	135	100	78	18-2	4-18	302	180
	40	200	145	110	85	18-3	4-18	355	200
	50	230	160	125	100	20-3	4-18	362	240
	65	290	180	145	120	22-3	8-18	400	280
	80	310	195	160	135	22-3	8-18	430	320
	100	350	230	190	160	24-3	8-23	465	360
	125	400	270	220	188	28-3	8-25	550	400
	150	480	300	250	218	30-3	8-25	700	400
	200	600	360	310	278	343	12-25	780	450
	250	730	425	370	335	36-3	12-30	900	550

五、BJ41W/H-40/64P/R/C保温截止阀主要外形尺寸和连接尺寸

型号	公称通径 DN（?）	尺寸（?）
型号	公称通径 DN（?）	L	D	D1	D2	B-f	Z-φ	H
BJ41WH-40PRC	15	130	95	65	45	16-2	4-14	233
	20	150	105	75	55	16-2	4-14	275
	25	160	115	85	65	16-2	4-14	285
	32	180	135	100	78	18-2	4-18	302
	40	200	145	110	85	18-3	4-18	355
	50	230	160	125	100	20-3	4-18	370
	65	290	180	145	120	22-3	8-18	408
	80	310	195	160	135	22-3	8-18	436
	100	350	230	190	160	24-3	8-23	475
	125	400	270	220	188	28-3	8-25	558
	150	480	300	250	218	30-3	8-25	720
	200	600	375	320	282	38-3	12-30	800
BJ41WH-64PRC	15	170	105	75	55	18-2	4-14	240
	20	190	125	90	68	20-2	4-18	280
	25	210	135	100	78	22-2	4-18	290
	32	230	150	110	82	24-2	4-23	325
	40	260	165	125	95	24-3	4-23	360
	50	300	175	135	105	26-3	4-23	410
	65	340	200	160	130	28-3	8-23	430
	80	380	210	170	140	30-3	8-23	465
	100	430	250	200	168	32-3	8-25	537
	125	500	295	240	202	36-3	8-30	630
	150	550	340	280	240	38-3	8-34	790
	200	650	405	345	300	44-3	12-34	910

购买本公司夹套保温截止阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄操作的截止阀可安装在管道的任何位置上。

（2）、手轮、手柄及（气动、电动）执行机构，不允许作起吊作用。

（3）、管道中的介质流向应与阀体所示箭头方向一致。

夹套保温截止阀产品承诺：

天津斯博威阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,天津斯博威阀门实行公开服务承诺。

1.天津斯博威所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。

2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。

3.用户如发现产品质量问题或服务抱怨，天津斯博威收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在 24小时赶到现场并及时给予答复解决，确保用户达到满意。

4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。

5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。

6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，斯博威会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。

夹套保温截止阀订货说明：
1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
