当前位置：首页 > 产品中心 > 保温截止阀

保温截止阀

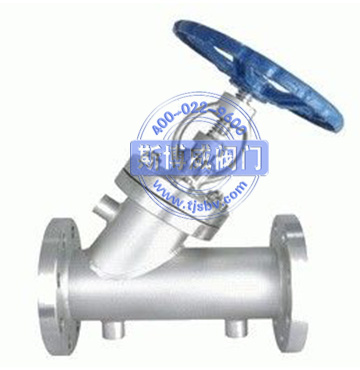

直流式保温截止阀BJ45W

所属分类：保温截止阀

【截止阀】也叫截门，是使用最广泛的一种阀门！它之所以广受欢迎，是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压，也适用于高压。

生产厂家：成都好惠多阀门批发部

订购热线:

13281182563

关键词：直流式保温截止阀

相关产品

产品详情

【直流式保温截止阀】专业生产厂家，天津市著名阀商品牌。天津斯博威阀门制造有限公司生产的直流式保温截止阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障直流式保温截止阀产品对工况的适用性、使用寿命长等特点。优质直流式保温截止阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载直流式保温截止阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量直流式保温截止阀产品。

产品名称	直流式保温截止阀
产品型号	BJ45W
公称通径	DN15-200
压力范围	1.6MPa-2.5MPa
阀体材质	铸钢、不锈钢

【截止阀】也叫截门，是使用最广泛的一种阀门！它之所以广受欢迎，是由于

①开闭过程中密封面之间摩擦力小。

②比较耐用。

③开启高度不大。

④制造容易。

⑤维修方便。

⑥不仅适用于中低压，也适用于高压。

【直流式保温截止阀】的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

直流式保温截止阀概述：

BJ45W直流式保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

设计制造按GB12234-89 GB12234-89；

结构长度按GB12221-89 GB12221-89；

法兰尺寸按JB/T79-94 JB/779-94；

阀门检查和试验按GB13927。

主要零件材质

零件名称LTEM	ZG1CR18NI9TI系列	ZGOOCR18NI10系列	ZG1Cr18Ni12MO2Ti系列	ZGOOCR17NI14MO2系列	WCB系列
阀体/阀盖世BODY/CAP	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
闸板WEDGE	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	1Cr13
阀杆STEM	1CR18NI9TI	00cr18ni10	1CR18NI12MOTI	OOCR17NI14MO	1Cr13
填料PACKING	PTFE纺织	PTFE纺织	PTFE纺织	PTFE纺织	石墨 GRAPHITE
垫片GASKET	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 GRAPHITE+304
压盖GLAND FLANGE	ZG1CR18NI9TI	ZG00CR18ni10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
填料压环 STUFFING RING	1CR18NI9TI	00CR18NI10	1Cr18NI12MOTI	OOCR17NI14MO	1Cr13
螺栓BOLT	1cr17ni2	1CR17NI2	1Cr17NI2	1Cr17Ni2	35CrMoA
螺母NUT	1cr18ni9ti	1CR18NI9TI	1Cr18NI9ti	1Cr18NI9ti	45

主要外形尺寸及重量

PN(MPa)	DN(mm)	尺寸(mm)										重量
PN(MPa)	DN(mm)	L	L1	H	3-G	D	D1	D2	b	Z-φd	Do	kg
2.5	15	200	50	210	1-2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1-2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1-2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1-2	145	110	85	18	4--φ18	160	30
	40	270	60	310	1-2	160	125	100	20	4--φ18	160	36
	50	300	60	330	3-4	180	145	120	22	8-φ18	240	40
	65	350	65	360	3-4	195	160	135	22	8-φ18	240	54
	80	380	70	400	3-4	230	190	160	24	8-φ23	280	70
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	330	280	248	32	12-φ25	360	170
	200	690	95	750	1	395	340	302	36	12-φ25	400	250
4	15	200	50	210	1-2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1-2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1-2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1-2	145	110	85	18	4--φ18	160	33
	40	270	60	310	1-2	160	125	100	20	4--φ18	160	41
	50	300	60	330	3-4	180	145	120	22	8-φ18	240	45
	65	350	65	360	3-4	192	160	135	22	8-φ18	240	62
	80	380	70	400	3-4	230	190	160	24	8-φ23	280	80
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	350	295	258	34	12-φ30	360	185
	200	690	95	750	1	415	355	315	40	12-φ34	400	268

购买本公司《直流式保温截止阀》请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄操作的截止阀可安装在管道的任何位置上。

（2）、手轮、手柄及（气动、电动）执行机构，不允许作起吊作用。

（3）、管道中的介质流向应与阀体所示箭头方向一致。

直流式保温截止阀产品承诺：

天津斯博威阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,天津斯博威阀门实行公开服务承诺。

1.天津斯博威所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。

2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。

3.用户如发现产品质量问题或服务抱怨，天津斯博威收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在 24小时赶到现场并及时给予答复解决，确保用户达到满意。

4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。

5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。

6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，斯博威会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。

直流式保温截止阀订货说明：
1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
