当前位置：首页 > 产品中心 > 高压止回阀

高压止回阀

H72Y对夹式高压止回阀

所属分类：高压止回阀

对夹式高压止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500mm;公称通径DN15～1200mm、NPS1/2～48;工作温度196～540℃的各种管路上，用于防止介质倒流。H72H止回阀通过选用不同的材质，可适用于水、蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。

生产厂家：成都好惠多阀门

订购热线:

028-89897136

关键词：H72Y对夹式高压止回阀

相关产品

产品详情

【H72Y对夹式高压止回阀】专业生产厂家，天津市著名阀商品牌。天津斯博威阀门制造有限公司生产的H72Y对夹式高压止回阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障H72Y对夹式高压止回阀产品对工况的适用性、使用寿命长等特点。优质H72Y对夹式高压止回阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载H72Y对夹式高压止回阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量H72Y对夹式高压止回阀产品。

产品名称	H72Y对夹式高压止回阀
产品型号	H72Y
公称通径	DN10-DN200mm
压力范围	16-32MPa
阀体材质	锻钢

H72Y对夹式高压止回阀概述：

H72Y高压对夹式止回阀标准与规范：

1、设计与制造：API594、API6D、JB/T8937：

2、结构与长度：API1594、AP16D、DIN3202、JB/T8937

3、压力-温度等级：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74

4、试验与检验：AP1598、JB/T9092

5、配管法兰：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47

H72Y高压对夹式止回阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力p（MPa）		工作压力 p/MPa	工作温度 /℃	工作介质
型号	公称压力 PN（MPa）	壳体	密封	工作压力 p/MPa	工作温度 /℃	工作介质
H72Y-160	16	24	16	16	≤200	氮、氢、铜按、氨气、碱液
H72Y-320	32	48	32	32		氮、氢、铜按、氨气、碱液
H72W-220R	22	33	22	22		尿素、甲胺
H72W-320R	32	48	32	32		尿素、甲胺

H72Y高压对夹式止回阀主要零件材料：

零件名称	阀座、阀瓣	阀盖	阀体	O形圈
H72Y-160 H72Y-320	铬钢	碳钢	铬钢	氟26-41橡胶
H72W-220R H72W-320R	铬镍钼不锈		—	氟26-41橡胶

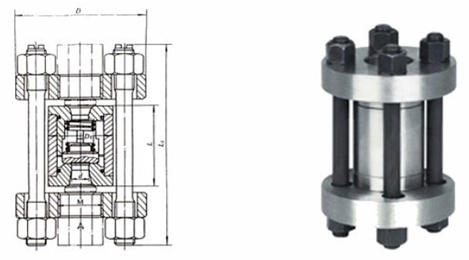

H72Y高压对夹式止回阀产品结构图：

H72Y-160对夹式高压止回阀主要尺寸及重量：

公称通径	尺寸（mm)						重量 (kg)
公称通径	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	95	42	12	M24	60	158	4.1
25	105	50	15	M33	65	163	6.9
32	115	62	25	M42	80	180	8.0
40	165	88	32	M52	90	230	15
50	165	88	39	M64	115	265	27
365	200	116	53	M80	140	315	49
80	225	138	60	M100	160	360	88
100	260	160	76	M125	180	420	91
125	300	195	90	M155	200	460	115
150	330	212	120	M175	220	500	145
200	400	250	176	M215	240	570	160

H72Y-320对夹式高压止回阀主要尺寸及重量：

公称通径 DN（mm）	尺寸（mm）						重量 (kg)
公称通径 DN（mm）	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	105	50	12	M33	65	158	4.5
25	115	62	23	M42	80	180	7.3
32	135	70	29	M48	90	200	8.7
40	165	88	34	M52	115	255	17
50	200	116	53	M80	140	300	30
65	225	138	60	M100	160	345	56
80	260	160	68	M125	180	410	92
100	300	195	85	M155	200	470	109
125	330	212	120	M175	220	510	135
150	400	250	135	M215	240	570	160
200	480	320	176	M265	280	670	180

H72Y对夹式高压止回阀产品承诺：

天津斯博威阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,天津斯博威阀门实行公开服务承诺。

1.天津斯博威所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。

2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。

3.用户如发现产品质量问题或服务抱怨，天津斯博威收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在 24小时赶到现场并及时给予答复解决，确保用户达到满意。

4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。

5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。

6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，斯博威会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。

H72Y对夹式高压止回阀订货说明：
1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
