当前位置：首页 > 产品中心 > 电动调节阀

电动调节阀

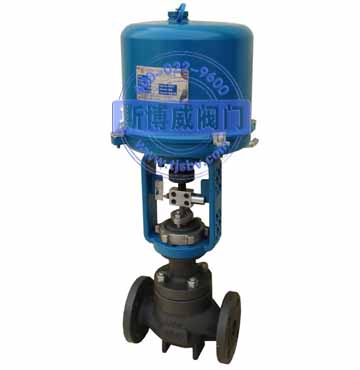

ZAZP电动单座调节阀

所属分类：电动调节阀

【调节阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

生产厂家：成都好惠多阀门

订购热线:

028-89897136

关键词：ZAZP电动单座调节阀

相关产品

产品详情

【ZAZP电动单座调节阀】专业生产厂家，天津市著名阀商品牌。天津斯博威阀门制造有限公司生产的ZAZP电动单座调节阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障ZAZP电动单座调节阀产品对工况的适用性、使用寿命长等特点。优质ZAZP电动单座调节阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载ZAZP电动单座调节阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量ZAZP电动单座调节阀产品。

产品名称	ZAZP电动单座调节阀
产品型号	ZAZP
公称通径	DN20-300
压力范围	1.6-6.4MPa
阀体材质	铸铁丨球墨铸铁丨铸钢丨不锈钢

『ZAZP电动单座调节阀』专业生产厂家，由本厂自主研发生产的

【调节阀】质量可靠、价格合理、售后服务完善。

『ZAZP电动单座调节阀』适用于各种轻重工业及楼宇管道。斯博威品质，全球共享！

【调节阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电

子工业，城建等领域。

【调节阀】的阀体类型选择：

调节阀的阀体种类很多，常用的阀体种类有①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等。

【调节阀】在具体选择时，可做如下考虑:

(1) 阀芯形状结构：主要根据所选择的流量特性和不平衡力等因素考虑。

(2) 耐磨损性：当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。

(3) 耐腐蚀性：由于介质具有腐蚀性，尽量选择结构简单阀门。

(4) 介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门，当温度≥250℃时应加散热器。

(5) 防止闪蒸和空化：闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。

ZAZP电动单座调节阀概述：

ZAZ系列电动调节阀主要型号解析：ZAZP电动单座调节阀丨ZAZN电动双座调节阀丨ZAZM电动套筒调节阀

ZAZ系列电动调节阀概述：

ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

ZAZ系列电动调节阀规格与技术参数：

公称通径DN(mm)			3/4”	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	单座	P	0.08～0.8	1.2～5.0	8	12	20	32	50	80	120	200	280	450
	双座	N			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	M			15		20	30		75	115		240	350
公称压力(MPa)			1.6 4.0 6.0
行程(mm)			10		16		25		40			60			100
电动执行器型号			DKZ-310/310C						DKZ-410/410C/510/510C						DKZ-510/510C
信号			Ⅱ型0-10mA DC Ⅲ型4-20mA DC
介质温度℃			-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
流量特性			直线　　百分比
可调范围			30:1
电源电压			220VAC 50～60Hz
作用方式			电开式（K）电闭式（B）
阀体材质	公称压力 (MPa)	0.6			低温： ZG1Cr18Ni9Ti
		1.6			常温:HT200 ZG230-450
		4.0		低温: ZG1Cr18Ni9Ti
				常温:ZG230-450、ZG1Cr18Ni9Ti
				中温:ZG230-450、ZG1Cr18Ni9Ti
		6.4	低温:ZG1Cr18Ni9Ti
			常温:ZG230-450、ZG1Cr18Ni9Ti
			中温:ZG230-450、ZG1Cr18Ni9Ti
法兰尺寸			管连接	铸钢法兰按JB77-59，铸铁法兰按JB79-59
法兰型式			法兰密封型式按JB77-59，其中PN6.0法兰按准糟式铸钢法兰按光滑式，铸铁法兰按凹式
阀芯材质			1Cr18Ni9Ti
上阀盖型式			普通式（常温型），热片式（中温型），长劲式（低温式）

ZAZ系列电动调节阀主要技术性能指标：

项目		指标
基本误差％		±5.0
回差％		3.0
死区％		3.0
泄漏量	单座阀	符合JB/T7387-94 IV级小于阀的额定容量×10-4
	双座阀	符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3
	套筒阀	符合JB/T7387-94 Ⅲ级小于阀的额定容量×10-3

ZAZ系列电动调节阀所允许压差：

使用情况						阀芯处于流开状态，关闭时阀后压力P2＝0
公称通径 DN(mm)	阀座直径 DN(mm)				执行机构有效推力（N）	允许压差(sMPa)
						电动直通单座调节阀
						PN1.6(MPa)		PN6.4(MPa)
3/4	3		4	5
	6		7	8
20	10	12	15	20	400,1000,2500	公称压力		3.8	2.7	1.7	1.0
								公称压力		4.34.3	2.5
25	26				400,1000,2500	0.5	公称压力	0.6		3.6
32	32					0.4	公称压力	0.4		2.3
40	40				400,1000 2500，6400	0.7	1.0	0.7		1.5
50	50					0.5	1.0	0.5		1.0
65	66				6400，16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400，16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250	250				16000	0.3		0.3
300	300					0.2		0.2

注：双座、套筒阀一般可承受≤公称压力，单座调节阀差压可参考上表。

ZAZ系列电动调节阀结构图：

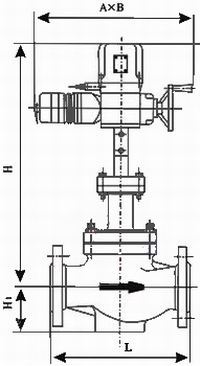

ZAZP电动单座调节阀结构图：

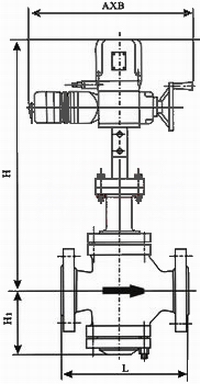

ZAZN电动双座调节阀结构图：

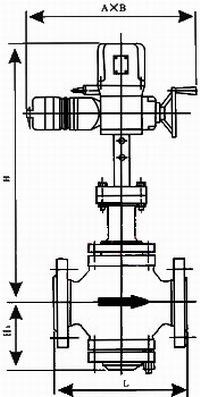

ZAZM电动套筒调节阀结构图：

电动单座/双座调节阀主要技术性能及连接尺寸：

公称通径 DN	A 执行器宽	B	L			H				H1
			L			ZAZP单座		ZAZN双座		H1
			PN1.6	PN4.0	PN6.4	普通型	热片型	普通型	热片型	ZAZP	ZAZN
20	230	460	180	185	190	653	804	/	/	65	/
25			185	190	205	665	816	670	937	99	104
32			200	210	220	671	822	673	943	105	107
40			220	230	240	683	834	693	982	116	126
50	230	530	250	255	265	698	849	698	992	131	131
65			275	285	295	789	949	799	1147	165	175
80			305	310	325	792	952	809	1177	173	190
100			350	355	370	796	956	821	1207	177	202
125	260	630	410	425	440	847	1062	872	1357	225	250
150			450	460	475	855	1070	882	1377	233	260
200			550	560	570	894	1109	924	1459	272	302
250			670	660	670	1156	1368	1156	1368	422	422
300			740	785	800	1215	1427	1215	1427	484	484

电动套筒调节阀主要技术参数及连接尺寸：

公称通径 DN	L(mm)			A	B	H(mm)		H1(mm)
公称通径 DN	PN16	PN40	PN64	A	B	普通型	热片型	H1(mm)
25	184	197	230	230	460	668	819	75
40	222	235	260			684	835	95
50	254	267	300			684	835	98
80	295	317	380	230	530	785	946	130
100	350	368	430	230	530	795	946	156
150	480	473	550	260	630	945	1160	208
200	600	615	650			945	1160	250
250	650	670	690			1050	1320	265
300	740	770	800			1145	1320	265

【调节阀】由电动执行机构或气动执行机构和调节阀两部分组成。调节阀分电动调节阀、气动调节阀和液动调节阀（自力式调节阀）等。调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。

【调节阀】通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。

ZAZP电动单座调节阀产品承诺：

天津斯博威阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,天津斯博威阀门实行公开服务承诺。

1.天津斯博威所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。

2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。

3.用户如发现产品质量问题或服务抱怨，天津斯博威收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在 24小时赶到现场并及时给予答复解决，确保用户达到满意。

4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。

5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。

6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，斯博威会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。

ZAZP电动单座调节阀订货说明：
1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
