当前位置：首页 > 产品中心 > 通风蝶阀

通风蝶阀

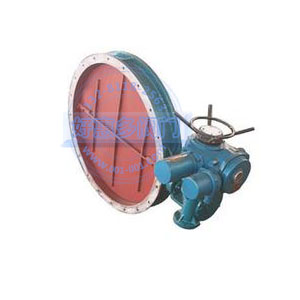

轻型通风蝶阀 DF41-1.0/1.6

所属分类：通风蝶阀

主要特点为 1、启闭方便迅速、省力、流体阻力小，可以经常操作。 2、结构简单，体积小，重量轻。 3、可以运送泥浆，在管道口积存液体最少。 4、低压下，可以实现良好的密封。 5、调节性能好。

生产厂家：成都好惠多阀门

订购热线:

028-89897136

关键词：天津蝶阀厂价直销专业生产轻型通风蝶阀通风蝶阀销售

相关产品

产品详情

【轻型通风蝶阀 DF41W-1.0/1.6】好惠多阀门批发部销售的轻型通风蝶阀 DF41W-1.0/1.6阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障手动通风蝶阀产品对工况的适用性、使用寿命长等特点。优质手动通风蝶阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载手动通风蝶阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量手动通风蝶阀产品。

产品名称	手动通风蝶阀
产品型号	DF41W
公称通径	DN50-500
压力范围	1.0MPa
阀体材质	铸铁、铸钢、不锈钢

『轻型通风蝶阀 DF41W-1.0/1.6』质量可靠、价格合理、售后服务完善。『电动通风蝶阀』适用于各种轻重工业及楼宇管道。【蝶阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

【蝶阀】主要特点：（1）启闭方便迅速、省力、流体阻力小，可以经常操作。

（2）结构简单，体积小，重量轻。

（3）可以运送泥浆，在管道口积存液体最少。

（4）低压下，可以实现良好的密封。

（5）调节性能好。

【蝶阀】安装提示：

（1）在安装时，阀瓣要停在关闭的位置上。

（2）开启位置应按蝶板的旋转角度来确定。

（3）带有旁通阀的蝶阀，开启前应先打开旁通阀。

（4）应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

轻型通风蝶阀 DF41W-1.0/1.6概述：

手动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金、环保等管道作通风调节介质流量之用。

其主要特点为：
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

采用标准

设计标准：GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989压力试验：GB/T 13927-1992；JB/T9092-1999

主要技术参数

公称通径	DN	50～2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
试验压力	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

主要零件的材质

零件名称	材料
阀体	铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
阀座密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

蝶阀密封材料选用和适用温度

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钒钢
代号	WCB	LCB	WC6或WC9	C5或以C12	铬Cr-18型type304、316	12CrMoV
耐最高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低温度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	425℃	345℃	595℃	650℃	600℃	560℃

蝶阀密封材料选用和适用温度

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钒钢
代号	WCB	LCB	WC6或WC9	C5或以C12	铬Cr-18型type304、316	12CrMoV
耐最高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低温度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	425℃	345℃	595℃	650℃	600℃	560℃

D41W-0.25/0.5/0.6 C.P.R系列连接尺寸

公称通径DN		结构长度 (标准值)	外型尺寸(参考值)				连接尺寸(标准值)								参考重量
公称通径DN		结构长度 (标准值)	外型尺寸(参考值)				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	80	270	260	110	140	110	88	4-14	140	110	88	4-14	9
65	21/2	112	89	295	260	110	160	130	108	4-14	160	130	108	4-14	12
80	3	114	95	306	260	110	190	150	124	4-18	190	150	124	4-18	15
100	4	127	115	350	260	110	210	170	144	4-18	210	170	144	4-18	17
125	5	140	127	370	320	110	240	200	174	8-18	240	200	174	8-18	23
150	6	140	139	400	320	110	265	225	199	8-18	265	225	199	8-18	25

购买本公司手动通风蝶阀请按以下指示进行安装：（详情或见产品说明书）

（1）、在安装时，阀瓣要停在关闭的位置上。

（2）、开启位置应按蝶板的旋转角度来确定。

（3）、带有旁通阀的蝶阀，开启前应先打开旁通阀。

（4）、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础

轻型通风蝶阀 DF41W-1.0/1.6产品承诺：
成都好惠多阀门批发部一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,实行公开服务承诺。
1.成都好惠多阀门批发部所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨，好惠多阀门收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在24小时赶到现场并及时给予答复解决，确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。
6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，好惠多阀门会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。
轻型通风蝶阀 DF41W-1.0/1.6订货说明：
1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
