当前位置：首页 > 产品中心 > 平板闸阀

平板闸阀

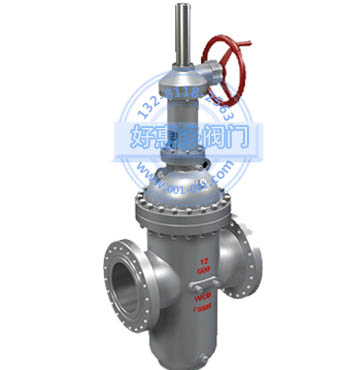

Z543WF、Z543Y伞齿轮平板闸阀

所属分类：平板闸阀

伞齿轮平板闸阀有带导流孔型、无导流孔型、调节型等几种结构形式，适用于天然气、油品、化工、城建、环保等行业，其中抗硫系列产品适用于含硫化氢介质、流速快、杂质多、腐蚀严重的天然气长输管线。

生产厂家：成都好惠多阀门

订购热线:

028-89897136

关键词：闸阀闸阀型号闸阀价格 Z543WF、Z543Y伞齿轮平板闸阀

相关产品

产品详情

【Z543WF、Z543Y伞齿轮平板闸阀】专业生产厂家，成都好惠多阀门专业批发Z543WF、Z543Y伞齿轮平板闸阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障Z543WF、Z543Y伞齿轮平板闸阀产品对工况的适用性、使用寿命长等特点。优质Z543WF、Z543Y伞齿轮平板闸阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载Z543WF、Z543Y伞齿轮平板闸阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量Z543WF、Z543Y伞齿轮平板闸阀产品。

产品名称	Z543WF、Z543Y伞齿轮平板闸阀
产品型号	Z543WF、Z543Y
公称通径	DN100-1000
压力范围	1.6MPa-16.0MPa
阀体材质	铸铁丨铸钢丨不锈钢（304L/R、316L/R）

『伞齿轮平板闸阀』专业生产厂家，由本厂自主研发生产的【闸阀】质量可靠、价格合理、售后服务完善.『伞齿轮平板闸阀』适用于各种轻重工业及楼宇管道.斯博威品质，全球共享!

【闸阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

【闸阀】特点：（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。

（4）水锤现象不易产生。原因是关闭时间长。

（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。

（6）结构长度(系壳体两连接端面之间的距离)较小。

（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易

产生擦伤磨损，影响密封性能，缩短使用寿命。

（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。

（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。

（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用

PTFE填料，密封可靠，操作轻便灵活。

伞齿轮平板闸阀概述：

公称压力		产品型号
1.0～16.0MPa 150～900Lb	无导流孔	Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY
1.0～16.0MPa 150～900Lb	有导流孔	Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y

性能规范：

压力等级		常温下压力试验(MPa)				适用温度(℃)			适用介质a
压力等级		壳体	左密封	右密封	低压密封	“G”型	“D”型	普通型	“KZ”型	“Z”型
公称压力(MPa)	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m3的介质	石油、天然气、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅级 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

主要零件材料：

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	密封圈	填料	密封指
“Z”	WCB	合金钢(特殊处理)	不锈钢	合金钢(特殊处理)	铝青铜	填充四氟	填充四氟、膨胀石墨	耐油密封脂
“KZ”型	WCB	合金钢(特殊处理)	抗硫不锈钢	合金钢(特殊处理)	铝青铜	填充四氟	填充四氟、膨胀石墨	抗硫密封脂

抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”

产品标准：

API 6D	管道阀门
JB/T5298	管线用钢制平板闸阀
ANSI B16.5a	管法兰及法兰管件
B/T79.1～79.2J	整体铸钢管法兰
GB/T13927	通用阀门压力试验
JB/T9092	阀门的检验与试验
JB/TQ814	钢制平板闸阀产品质量分等

1.0-2.5MPa主要外型尺寸及重量：

公称压力 (MPa)	尺寸(mm)
公称压力 (MPa)	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
1.0	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	87	130	140	175	275	350	510	610	830	1150	1780	2350	3380	4460	5740
	重量 (kg)	有导流孔	94	140	151	198	297	378	550	658	896	1240	1922	2530	3650	4817	6200
1.6	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	90	135	150	185	295	400	550	660	1030	1300	1950	3010	3800	5150	6360
	重量 (kg)	有导流孔	97	145	162	200	318	432	596	713	1100	1400	2100	3250	4100	5560	6868
2.5	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	95	145	163	200	330	420	575	735	1110	1380	2030	3210	4020	5320	6600
	重量 (kg)	有导流孔	103	156	176	216	356	450	621	794	1198	1490	2192	3466	4340	5745	7130

4.0MPa主要外型尺寸及重量：

公称压力(MPa)	尺寸(mm)
公称压力(MPa)	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800
4.0	L		305	381	403	419	457	502	762	838	914	991	1143	1346	1524
	H		770	870	965	1200	1370	1560	1740	1970	2195	2420	2800	3230	3640
	H1	无导流孔	114	132	150	188	225	247	275	312	346	380	445	490	560
	H1	有导流孔	214	257	300	388	475	547	625	712	796	880	1045	1190	1360
	重量 (kg)	无导流孔	110	168	200	350	460	670	870	1390	1620	2050	3140	4140	5550
	重量 (kg)	有导流孔	118	181	215	378	497	723	939	1500	1750	2215	3390	4470	5995

6.4-16MPa主要外型尺寸及重量：

公称压力 (MPa)	尺寸(mm)
公称压力 (MPa)	DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
6.4	L		250	280	310	350	400	450	550	650	750	850	950	1050	1150	1350	1450
	H		505	560	610	770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230
	H1	无导流孔	108	125	145	165	190	220	280	330	380	430	480	530	580	670	770
	H1	有导流孔	158	190	225	255	275	330	410	490	570	650	735	810	905	1070	1230
	重量 (kg)	无导流孔	90	107	120	133	200	240	400	540	810	1200	1680	1980	2400	3850	500
	重量 (kg)	有导流孔	97	116	130	143	216	260	432	583	875	1300	1815	2140	2590	4158	5400
10.0	L		250	280	310	350	400	450	550	650	750	850	950	1050	1150
	H		505	560	610	770	870	965	1200	1370	1560	1740	1970	2260	2420
	H1	无导流孔	108	125	145	165	190	220	280	330	380	430	480	530	580
	H1	有导流孔	158	190	225	255	275	330	410	490	570	650	735	810	905
	重量 (kg)	无导流孔	94	120	135	172	235	338	445	670	1190	1800	2470	2915	3370
	重量 (kg)	有导流孔	102	130	145	185	254	365	480	725	1285	1945	2260	2980	3640
16.0	L		300	340	380	425	480	530	620	730	850
	H		525	585	635	800	910	995	1250	1420	1600
	H1	无导流孔	108	125	145	165	190	220	280	330	380
	H1	有导流孔	158	190	225	255	275	330	410	490	570

订购电话：028-69968831

购买本公司伞齿轮平板闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。

Z543WF、Z543Y伞齿轮平板闸阀产品承诺：
成都好惠多阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,斯博威实行公开服务承诺。
1.成都好惠多阀门所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨，成都好惠多阀门收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在24小时赶到现场并及时给予答复解决，确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。
6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，成都好惠多阀门会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。

Z543WF、Z543Y伞齿轮平板闸阀订货说明：
1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。

7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
