当前位置：首页 > 产品中心 > 铸铁闸阀

铸铁闸阀

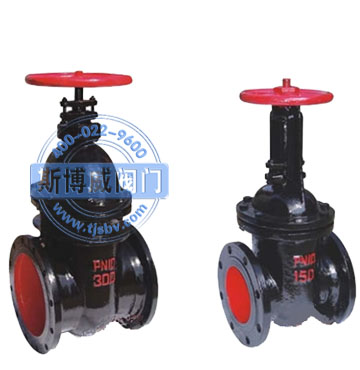

Z41T、Z45T铸铁闸阀

所属分类：铸铁闸阀

生产厂家：成都好惠多阀门

订购热线:

028-89897136

关键词：

相关产品

Z41T、Z45T铸铁闸阀

产品详情

【Z41T、Z45T铸铁闸阀】专业生产厂家，天津著名阀商品牌。天津斯博威阀门有限公司生产的Z41T、Z45T铸铁闸阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障Z41T、Z45T铸铁闸阀产品对工况的适用性、使用寿命长等特点。优质Z41T、Z45T铸铁闸阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载Z41T、Z45T铸铁闸阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量Z41T、Z45T铸铁闸阀产品。

产品名称	Z41T、Z45T铸铁闸阀
产品型号	Z41T、Z45T
公称通径	DN40-1200mm
压力范围	1.0MPa-1.6MPa
阀体材质	铸铁

『铸铁楔式闸阀』专业生产厂家，由本厂自主研发生产的【闸阀】质量可靠、价格合理、售后服务完善.『铸铁楔式闸阀』适用于各种轻重工业及楼宇管道.斯博威品质，全球共享!

【闸阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

【闸阀】特点：（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。

（4）水锤现象不易产生。原因是关闭时间长。

（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。

（6）结构长度(系壳体两连接端面之间的距离)较小。

（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易

产生擦伤磨损，影响密封性能，缩短使用寿命。

（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。

（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。

（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用

PTFE填料，密封可靠，操作轻便灵活。

Z41T、Z45T铸铁闸阀概述：

主要技术参数：

型号	公称压力MPa	试验压力MPa			工作温度	使用介质
		强度	密封（液）	低压密封（气）
Z41T-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽

Z41T铸铁明杆闸阀主要零件材料：

型号	阀体	阀盖	闸板	阀杆螺母	阀杆	填料
Z41T-10	灰铸铁		灰铸铁	铜	不锈钢	油浸石棉盘根

Z41T明杆闸阀结构图及主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定）：

口径 DN(mm)	Z41T-10
口径 DN(mm)	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-	-

暗杆楔式铸铁闸阀主要技术参数：

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45H-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

暗杆楔式铸铁闸阀主要零件材料：

型号	阀体、阀盖、闸板	密封圈	阀杆	填料
Z45H-10	灰铸铁、铸钢	不锈钢	碳钢、不锈钢	浸油石棉盘根
Z45W-10
Z45T-10
Z45T-16
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

暗杆楔式铸铁闸阀结构图及主要外形尺寸：

口径 DN（mm)	Z45T-10				Z45H-16C
口径 DN（mm)	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320

购买本公司铸铁楔式闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。

Z41T、Z45T铸铁闸阀产品承诺：
斯博威阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,斯博威实行公开服务承诺。
1.斯博威所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨，斯博威收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在24小时赶到现场并及时给予答复解决，确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。
6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，斯博威会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。

Z41T、Z45T铸铁闸阀订货说明：
1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
