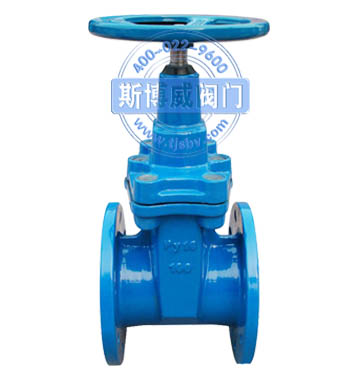

软密封闸阀

所属分类：软密封闸阀

生产厂家：成都好惠多阀门

订购热线:

028-69968831

关键词：

相关产品

软密封闸阀

产品详情

【软密封闸阀】专业生产厂家，天津市著名阀商品牌。天津斯博威阀门有限公司生产的软密封闸阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障软密封闸阀产品对工况的适用性、使用寿命长等特点。优质软密封闸阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载软密封闸阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量软密封闸阀产品。

产品名称	软密封闸阀
产品型号	Z45X、RVHX、RVCX
公称通径	DN50～DN600
压力范围	PN10～PN25
阀体材质	铸铁，球墨铸铁，铸钢，不锈钢

『软密封闸阀』专业生产厂家，由本厂自主研发生产的【闸阀】质量可靠、价格合理、售后服务完善.『软密封闸阀』适用于各种轻重工业及楼宇管道.斯博威品质，全球共享!

【闸阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

【闸阀】特点：（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
（4）水锤现象不易产生。原因是关闭时间长。
（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
（6）结构长度(系壳体两连接端面之间的距离)较小。
（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易
产生擦伤磨损，影响密封性能，缩短使用寿命。
（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。
（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用
PTFE填料，密封可靠，操作轻便灵活。

软密封闸阀产品介绍：
软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。弹性座封软密封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

应用范围：
弹性座封软密封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等，软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上。

结构特点：
平底式阀座
永嘉阀门供应网公司软密封闸阀底部采用全流域直通式流道设计，等同于直管道，无滞流凹腔结构，流阻小，确保流体畅通，不易沉积杂物，也不会对介质造成二次污染。

全包覆闸板：
闸板采用球铁QT500-7骨架整体包覆高性能橡胶，成熟的硫化技术和先进的硫化工艺，彻底将闸板铁芯与流体隔离。包覆紧密可靠，其结合强度符合DVGW要求，即使受到频繁的挤压应力橡胶也不会脱落。
阀杆螺母与闸板两体式结构，保证足够自由度，启闭灵活并无卡阻现象。

在线更换密封圈：
特殊轴封结构，全开时可在线不停水更换密封圈；

可靠的上密封：
阀杆与顶盖间的上密封，采用“内3外2”共五道“O”型密封圈结构，与传统闸阀的填料密封结构相比，密封紧密可靠，磨擦阻力大幅减小。

防腐性能：
壳体（球铁QT500-7）内外表面静电喷涂环氧树脂粉末，涂层均匀牢固，绝不露铁；中腔连接螺栓顶部封胶，隔绝螺栓与环境的接触，以防腐蚀。

食品级卫生要求：
闸阀内腔喷涂无毒环氧树脂粉末，符合DVGW标准（德国），远高于GB/T17219要求；阀杆、阀杆螺母等内件采用不锈钢或青铜，不受水腐蚀；包覆橡胶符合饮用水卫生标准

附加功能：
可提供阀门开度指示、地下直埋、防盗锁控等附加功能。

标准规范：
设计制造标准：CJ/T 216-2005、JB/T6376-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

零件材料与工况：

序号NO	零件号码Number	零件名称Name	材质Material
1	RV-01	阀体	球墨铸铁、灰铸铁
2	RV-02	密封圈	NBR
3	RV-03	阀盖	球墨铸铁、灰铸铁
4	RV-04	O-RING	NBR
5	RV-05	防尘罩	NBR
6	RV-06	固定螺栓	钢制或镀锌螺栓
7	RV-07	传动帽	球墨铸铁、灰铸铁
8	RV-08	阀门	球墨铸铁外覆EPDNM或NBR
9	RV-09	铜螺母	青铜
10	RV-10	阀杆	2Cr13
11	RV-11	螺栓	钢制或镀锌螺栓
12	RV-12	O-RING	NBR
13	RV-13	止推轴承	青铜
14	RV-14	O-RING	NBR
15	RV-15	轴盖	球墨铸铁、灰铸铁
16	RV-16	螺栓	镀锌螺栓
17	RV-17	手轮	灰铸铁

弹性座封软密封闸阀外形连接尺寸及重量：

产品代号	公称通径	L	D1	D2		D3		Hmax	B	F	N-φd		螺栓
产品代号	公称通径	L	D1	1.0Mpa	1.6Mpa	1.0Mpa	1.6Mpa	Hmax	B	F	1.0Mpa	1.6Mpa	1.0Mpa	1.6Mpa
RVC(H)X-005	50	178	99	125		165		340	19	3	4-19		M16
RVC(H)X-0065	65	190	118	145		185		370	19	3	4-19		M16
RVC(H)X-0080	80	203	132	160		200		410	19	3	8-19		M16
RVC(H)X-0100	100	229	156	180		220		450	19	3	8-19		M16
RVC(H)X-0125	125	254	184	210		250		480	19	3	8-19		M16
RVC(H)X-0150	150	267	211	240		285		550	19	3	8-23		M20
RVC(H)X-0200	200	292	266	295		340		630	20	3	8-23	12-23	M20
RVC(H)X-0250	250	330	319	350	355	405		750	22	3	12-23	12-28	M20	M24
RVC(H)X-0300	300	356	370	400	410	460		820	24.5	4	12-23	12-28	M20	M24
RVC(H)X-0350	350	381	429	160	470	520		980	26.5	4	16-23	16-28	M20	M24
RVC(H)X-0400	400	406	480	515	525	58		1010	28	4	16-28	16-31	M24	M27
RVC(H)X-0450	450	432	530	565	585	640		1270	30	4	20-28	20-31	M24	M27
RVC(H)X-0500	500	457	585	620	650	715		1270	31.5	4	20-28	20-34	M24	M30
RVC(H)X-0600	600	508	685	725	770	810	840	1390	36	5	20-31	20-37	M27	M33

软密封闸阀备注：
DN50-600mm法兰钻孔GB/T17241.6标准制造.
DN50-200mm法兰外径(D3)依PN10/16标准制造，DN250-500mm则符合PN16标准。
DN600mm法兰外径(D3)1.0Mpa符合JISG5527-7标准,1.6Mpa标准。
两端面距(结构长度L)符合GB12221之短体型标准。
RVXX表示非明杆式闸阀，RVXP表示附省力装置。
RRXX表示明杆式闸阀。
RRHX表示明杆式附手轮。
RREX表示明杆式附电动操作装置。
RVCX表示非明杆式附传动帽。
RVHX表示非明杆式附手轮。
RVHS表示非明杆式附信号显示器。
RCEX表示非明杆式附电动操作装置。
RVCH表示非明杆式附传动帽卧式操作装置。
PN25级另行订制。阀门供应网若有变更尺寸，恕不另行通知。

软密封闸阀产品承诺：

斯博威阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,斯博威实行公开服务承诺。
1.斯博威所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨，斯博威收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在24小时赶到现场并及时给予答复解决，确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。
6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，斯博威会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。

软密封闸阀订货说明：

1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
