过滤器

T型过滤器

所属分类：过滤器

ST16C、ST34C 型 T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。

生产厂家：成都好惠多阀门

订购热线:

028-89897136

关键词：T型过滤器

ST16C、ST34C 型 T型过滤器主要性能参数

型号	PN	工作压力/kg	适用温度/℃	适用介质
ST16C-J16	16	1.6	-29~425	水、油品、蒸汽等
ST16C-J25	25	2.5
ST16C-J40	40	4.0
ST16C-J20	20	2.0
ST16C-J50	50	5.0
ST34C-J16	16	1.6
ST34C-J25	25	2.5
ST34C-J40	40	4.0
ST34C-J20	20	2.0
ST34C-J50	50	5.0

ST16C、ST34C 型 T型过滤器零部件材料

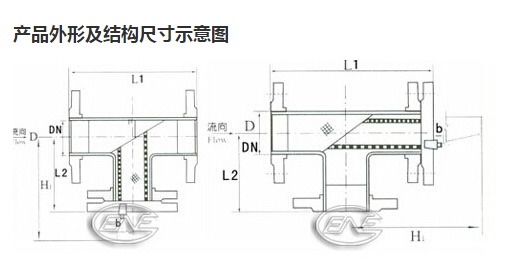

ST16C 型 T型过滤器主要外形及结构尺寸（mm）

DN	L	L1	L2	B 排放口			有效过滤面积/m2	重量/kg
DN	L	L1	L2	Ⅰ	Ⅱ	Ⅲ	有效过滤面积/m2	重量/kg
50	402	222	64	R1/2	DN20 平面 RF	DN20 凸面 M	0.00387	8
65	469	255	76				0.00592	12
80	512	282	89				0.00811	15
100	590	330	105				0.013	23
150	773	423	143	R3/4			0.026	47
200	951	510	178				0.0459	98
250	1099	599	216				0.0706	154
300	1291	691	254				0.0942	232

ST34C 型 T型过滤器主要外形及结构尺寸（mm）

DN	L	L1	L2	B 排放口			有效过滤面积/m2	重量/kg
DN	L	L1	L2	Ⅰ	Ⅱ	Ⅲ	有效过滤面积/m2	重量/kg
50	268	298	158	R3/8	DN20 平面 RF	DN20 凸面 M	0.00277	13.6
65	304	337	179				0.00421	18.9
80	330	370	195.5				0.00552	24
100	382	432	225				0.0088	36
150	482	557	280				0.01696	68
200	578	678	332.5				0.0355	140
250	666	791	383				0.0529	216
300	768	918	437				0.0686	315
