产品详情
沟槽式卡箍Y型过滤器：过滤面积大、流阻系数小、下端部装有自由冲洗装置，冲洗时间快比一般Y型过滤快 8~10 倍。阀体内外采用无毒性的粉体环氧树脂喷涂，使水质不至于出现缺水及阀体的腐蚀。过滤网采用不锈钢，在使用过程中不会出现滤网结锈而减少过滤面积。本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
沟槽式卡箍Y型过滤器主要性能参数
| 型号 | PN | 工作压力 (Mpa) | 适用温度 (℃) | 适用介质 |
|---|---|---|---|---|
| DFSRY-16Q | 16 | 1.6 | ≤ 100 | 蒸汽、水 |
| DFSRY-16C | ||||
| DFSRY-16P | 硝酸类 | |||
| DFSRY-16QR | 醋酸类 |
沟槽式卡箍Y型过滤器零部件材料
| 型号 | 材料 | |
|---|---|---|
| 阀体、法兰盖 | 过滤网 | |
| DFSRY-16Q | 球墨铸铁 | 不锈钢 |
| DFSRY-16C | 碳素钢 | |
| DFSRY-16P | 不锈钢 | |
| DFSRY-16QR | 不锈钢 | |

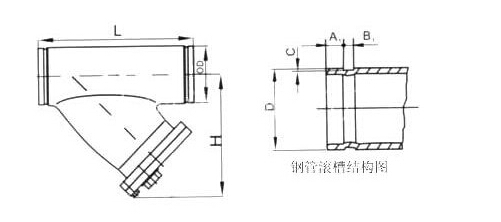

沟槽式卡箍Y型过滤器主要外形及结构尺寸（mm）
| DN | DN/in | OD | L | H | DN | DN/in | OD | L | H | |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | 60 | 200 | 150 | 150 | 6 | 165 | 460 | 360 | |
| 65 | 21/2 | 76 | 240 | 180 | 200 | 8 | 219 | 550 | 440 | |
| 80 | 3 | 89 | 270 | 200 | 250 | 10 | 273 | 680 | 530 | |
| 100 | 4 | 114 | 340 | 260 | 300 | 12 | 325 | 790 | 580 | |
| 125 | 5 | 140 | 400 | 310 |
沟槽式卡箍Y型过滤器钢管滚槽、开槽基本尺寸及偏差表（mm）
| 公称通径 | 钢管外径 | A1 0/-0.5 | B1 +0.5/0 | C +0.5/0 |
|---|---|---|---|---|
| 50 | 60 | 14.5 | 9.5 | 2.2 |
| 65 | 76 | |||
| 80 | 89 | |||
| 100 | 114 | 16 | ||
| 125 | 140 | |||
| 150 | 165 | |||
| 200 | 219 | 19 | 13 | 2.5 |
| 250 | 273 | |||
| 300 | 325 | 3.3 |
