产品详情
GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器阀体内部构件均为衬里部件，使产品在几乎所有强酸、强碱、盐、强氧化剂和有机溶剂等介质中均能适用。
GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器主要性能参数
| 型号 | PN | 工作压力 (MPa) |
|---|---|---|
| GL41F3-16C | 16 | 1.6 |
| GL41F46-16C |
GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器零部件材料
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖 | 过滤网 | 螺栓、螺母 | 衬里层 | |
| GL41F3-16C | HT250、WCB | PTFE(F4) | 35、45 | FEP(F46)、PCTFE(F3) |
| GL41F46-16C | ||||

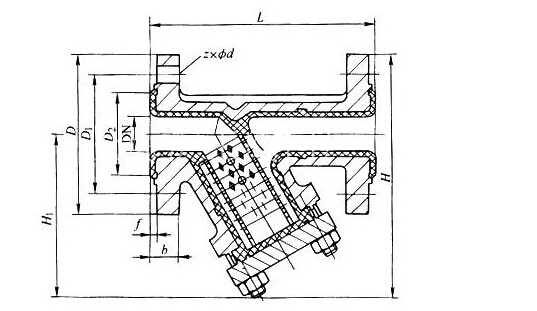

GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器主要外形及结构尺寸（mm）
| DN | DN/in | L | D | D1 | D2 | b | f | z×? | H1 | H | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ? | 150 | 105 | 75 | 55 | 16 | 2 | 4×?14 | 70 | 122 | 3.3 |
| 25 | 1 | 160 | 115 | 85 | 65 | 16 | 2 | 4×?14 | 78 | 135 | 4.2 |
| 32 | 1? | 180 | 135 | 100 | 78 | 18 | 2 | 4×?18 | 86 | 154 | 6.6 |
| 40 | 1? | 200 | 145 | 110 | 85 | 18 | 3 | 4×?18 | 92 | 164 | 7.3 |
| 50 | 2 | 230 | 160 | 125 | 100 | 20 | 3 | 4×?18 | 102 | 182 | 12 |
| 65 | 2? | 290 | 180 | 145 | 120 | 20 | 3 | 4×?18 | 115 | 205 | 16 |
| 80 | 3 | 310 | 195 | 160 | 135 | 22 | 3 | 8×?18 | 135 | 232 | 23 |
| 100 | 4 | 350 | 215 | 180 | 155 | 24 | 3 | 8×?18 | 156 | 263 | 32 |
| 125 | 5 | 400 | 145 | 210 | 185 | 26 | 3 | 8×?18 | 248 | 370 | 39 |
| 150 | 6 | 480 | 180 | 240 | 210 | 28 | 3 | 8×?18 | 285 | 425 | 52 |
| 200 | 8 | 495 | 335 | 295 | 265 | 30 | 3 | 12×?23 | 362 | 530 | 89 |
