产品详情
型号规格及主要性能参数
| 型号规格 |
公称转矩 （N·m） |
公称推力 （KN） |
最大阀杆直径（mm） | 最大转圈数（圈） |
手动 速比 |
输出转速 （r/min） |
电机功率 （KW） |
参考重量 （Kg） |
| Z5 /Z(T) | 50 | 20 | 28 | 60 | 1:1 | 12 | 0.12 | 28 |
| Z10 /Z(T) | 100 | 40 | 28 | 60 | 1:1 | 24/36 | 0.25/0.37 | 45 |
| Z15 /Z(T) | 150 | 24/36 | 0.37/0.55 | 50 | ||||
| Z20 /Z(T) | 200 | 100 | 40 | 60 | 1:1 | 18/24 | 0.37/0.55 | 55 |
| Z30 /Z(T) | 300 | 18/24 | 0.55/0.75 | 58 | ||||
| Z45 /Z(T) | 450 | 150 | 48 | 120 |
1:1 (20:1) |
24/36 | 1.1/1.5 | 110 |
| Z60 /Z(T) | 600 | 24/36 | 1.5/2.2 | 120 | ||||
| Z90 /Z(T) | 900 | 200 | 60 | 120 |
1:1 (25:1) |
24/36 | 2.2/3 | 139 |
| Z120 /Z(T) | 1200 | 24/36 | 3/4 | 142 | ||||
| Z180 /Z(T) | 1800 | 325 | 70 | 150 | 22.5:1 | 18/24 | 4/5.5 | 250 |
| Z250 /Z(T) | 2500 | 18/24 | 5.5/7.5 | 255 | ||||
| Z350 /Z(T) | 3500 | 700 | 80 | 150 | 20:1 | 18/24 | 7.5/10 | 330 |
| Z500 /Z(T) | 5000 | 18/24 | 10/15 | 350 |
注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）
注2：当产品提供四层计数器时，最大转圈数为表1转圈数×10

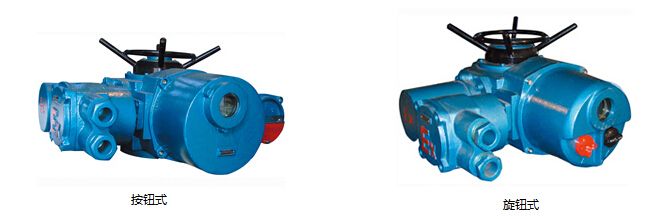

注3: /Z表示整体型,T表示调节型 外形及外形尺寸（按钮式）
外形及外形尺寸（按钮式）
| 型号 | H | H1 | L1 | L2 | L3 | F1 | F2 | ΦD |
| Z5 /Z(T) | 230 | 95 | 140 | - | 250 | 335 | 120 | 170 |
| Z10~Z30 /Z(T) | 320 | 130 | 200 | 240 | 315 | 375 | 175 | 350 |
| Z45~Z60 /Z(T) | 415 | 195 | 280 | 280 | 430 | 395 | 235 | 470 |
| Z90~Z120 /Z(T) | 455 | 195 | 285 | 285 | 490 | 430 | 250 | 500 |
| Z180~Z250 /Z(T) | 585 | 250 | 320 | 320 | 530 | 480 | 295 | 320 |
| Z350~Z500 /Z(T) | 720 | 280 | 400 | 400 | 1080 | 545 | 440 | 565 |
外形及外形尺寸（旋钮式）
| 型号 | H | H1 | L1 | L2 | L3 | F1 | F2 | ΦD |
| Z5 /Z(T) | 230 | 95 | 140 | - | 250 | 335 | 120 | 170 |
| Z10~Z30 /Z(T) | 320 | 130 | 200 | 240 | 315 | 375 | 175 | 350 |
| Z45~Z60 /Z(T) | 415 | 195 | 280 | 280 | 430 | 395 | 235 | 470 |
| Z90~Z120 /Z(T) | 455 | 195 | 285 | 285 | 490 | 430 | 250 | 500 |
| Z180~Z250 /Z(T) | 585 | 250 | 320 | 320 | 530 | 480 | 295 | 320 |
| Z350~Z500 /Z(T) | 720 | 280 | 400 | 400 | 1080 | 545 | 440 | 565 |
