产品详情

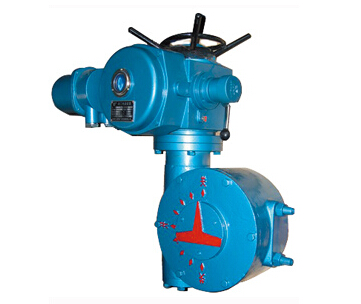

Q型部分回转阀门电动装置的输出扭矩范围为50~5000N.m,无法满足大口径蝶阀和球阀等做90度回转阀门的扭矩要求,故大口径蝶阀、球阀等都采用Z型多回转阀门电动装置加上二级蜗轮蜗杆 (即叠加式结构),型号表示为DQ型,达到90度回转的要求,输出转矩范围达到6000~165000N.m.。
型号规格及主要性能参数
|
型号 规格 |
输出转矩(N·m) | 最大阀杆直径(mm) | 叠加减速器 |
配用Z型 电动执行 机构型号 |
手动 速比 |
电动机 | ||
| 型号 | 速比 | 输出转速（r/min） | 功率（KW） | |||||
| DQ600 | 6000 | 80 | JW120 | 48 | Z30-18/20 | 48 | 0.375 | 0.55 |
| DQ800 | 8000 | 100 | JW150 | 54 | Z45-24/20 | 54 | 0.44 | 1.1 |
| DQ1000 | 10000 | 100 | JW150 | 54 | Z60-24/20 | 54 | 0.44 | 1.5 |
| DQ1200 | 12000 | 100 | JW150 | 54 | Z60-24/20 | 54 | 0.44 | 1.5 |
| DQ1600 | 16000 | 120 | JW180 | 60 | Z90-24/20 | 60 | 0.4 | 2.2 |
| DQ2000 | 20000 | 120 | JW180 | 60 | Z120-24/20 | 60 | 0.4 | 3 |
| DQ3200 | 32000 | 160 | JW280 | 68 | Z180-18/20 | 1530 | 0.26 | 4 |
| DQ4000 | 40000 | 160 | JW280 | 68 | Z180-18/20 | 1530 | 0.26 | 4 |
| DQ6300 | 63000 | 185 | DWX25 | 290 | Z90-36/20 | 7250 | 0.124 | 3 |
| DQ8000 | 80000 | 185 | DWX25 | 290 | Z120-36/20 | 7250 | 0.124 | 4 |
| DQ12000 | 120000 | 220 | DWX35 | 346 | Z120-45/20 | 8650 | 0.13 | 5.5 |
| DQ16500 | 165000 | 248 | DWX35 | 550 | Z120-60/20 | 13750 | 0.11 | |
