产品详情

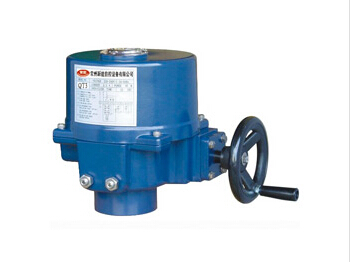

QT 系列部分回转型阀门电动装置，适用于控制球阀、蝶阀、旋塞阀和风门等做90°回转的阀门。该产品体积小、重量轻，高效
率、高可靠性、高防护性能、低噪音等特点。可现场操作，也可远距离控制。广泛应用于空调、消防、灌溉、水处理、化工、食品、电除尘、电力系统脱硫脱氮及城市地铁等领域。
该产品的防护等级为IP65
(需IP67
，IP68时，要在订货时特别说明）。
QT系列小型部分回转阀门电动装置分为：普通开关型，一体化开关型，一体化调节型，防爆系列
型号规格及主要性能参数
| 产品 | 规格 |
输出转矩 （N·m） |
输出转速(r/min) | 90°回转时间（S） | 电 机 |
参考重量 (Kg) |
连接法兰 (ISO5211) |
适用阀 门口径 （参考） DN |
||
|
功率 （W） |
额定电流（A） | |||||||||
| 单相 | 三相 | |||||||||
| 220V | 380V | |||||||||
| QT1 | QT04 | 40 | 1.25 | 12 | 10 | 0.3 | — | 2 | F05 | 50 |
| QT2 | QT09 | 90 | 0.84 | 18 | 40 | 0.45 | 0.3 | 9 | F07 | 65-80 |
| QT15 | 150 | 0.58 | 25 | 40 | 0.45 | 0.3 | 9 | F07 | 100-125 | |
| QT25 | 250 | 0.58 | 25 | 60 | 0.6 | 0.4 | 9 | F07 | 150 | |
| QT3 | QT40 | 400 | 0.73 | 20 | 90 | 0.9 | 0.6 | 17.5 | F10 | 200 |
| QT55 | 550 | 0.6 | 25 | 120 | 1.25 | 0.7 | 17.5 | F10 | 250 | |
| QT70 | 700 | 0.48 | 30 | 120 | 1.25 | 0.7 | 17.5 | F10 | 300 | |

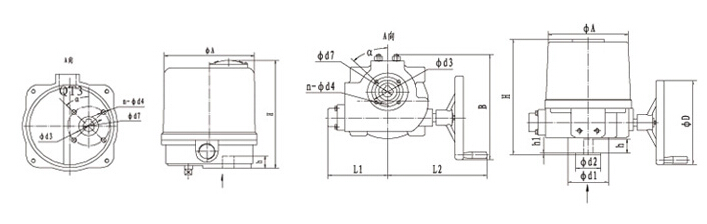

外形及外形尺寸
| 型号 | A | B | D | H | L1 | L2 | h | h1 | d1 | d2 | d3 | n-d4 | d7 max | α | 法兰号GB12223-89 |
| QT04 | 108 | - | - | 130 | - | - | 16 | - | - | - | 50 | 4-M6 | 12 | 45 | F05 |
| QT09-25 | 185 | 215 | 125 | 240 | 130 | 220 | 33 | 3 | 90 | 55 | 70 | 4-M8 | 24 | F07 | |
| QT40-70 | 220 | 300 | 165 | 290 | 120 | 340 | 42 | 125 | 70 | 102 | 4-M10 | 35 | F10 |
