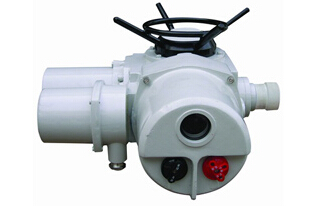

CND-Z 系列为多回转智能非侵入式电动执行机构，引进最新模拟数字技术,先进的集成芯片设计,全中文菜单操作界面,造就了其完美的功能、优异的性能。产品外观轻巧、调试方便、操作简单。适用于阀瓣做直线运动的阀门，如截止阀、闸阀、节流阀、隔膜阀、闸门等，广泛应用于电力、钢铁、石油、化工、输油管线、水处理、食品等控制领域。是新一代阀门控制专。

智能型电动执行机构的主要特点
　　采用大规模数字集成芯片，智能化程度高，功能强大，控制精度高。
　　机电一体化设计，轻巧美观，执行机构的功能、参数设置、调试和现场电动操作可通过手持式红外线遥控器进行设定，无需打开箱体。
　　CND系列执行机构采用液晶显示屏，通过形象的标识和符号让用户直观的了解到执行机构的阀位、运行状态、故障报警等信息，全中文菜单让你一目了然。
　　现场操作采用霍尔传感器旋钮，可方便的进行就地开、关、停及现场、远控转换，解决了开关寿命限制，使现场控制更准确、可靠。
　　需要手动操作时，只要按下手动/电动切换手柄到手动位置再松开，即可实现手动操作。当通电运行时，执行机构自动返回到电动状态。
　　采用电子定位取代了传统的机械限位，精度等级高，寿命长，可靠性高。
　　CND系列执行机构具有强大的检错报警系统，在运行过程中能随时检测操作电路，一旦发生故障，执行机构的电动操作将被禁止，同时发出就地及远程报警信号并直观地显示故障原因，使用户可以及时排除故障，恢复执行机构的正常工作。
CND支持Profibus 、Modbus等通讯协议，可方便的接入现场总线控制网络，执行机构的全部控制及状态信号都可通过网络传输，降低布线成本。 (注：标准产品无总线通讯功能，为选配件)

智能型电动执行机构的功能
(1)行程限位保护功能 ?开到位、关到位、开过程、关过程、执行机构正在运行、中途限位力矩、限位保护功能 ?关过力矩、开过力矩、行程中过力矩
(2)状态查询功能 ?停止/现场/远程位置、现场打开/关闭/空位查询、远方有无开关及保持信号、远方有无ESD信号、远方有无自动控制信号、远方自动控制电流值（调节型）、有无总线信号
(3)执行机构报警功能 ?电源缺相、电机过热、比例控制信号丢失（调节型）、执行机构内部故障、过力矩报警、堵转报警、阀门转向错误、阀位出错、存在ESD信号
(4)其它功能 ?相序自动纠正功能、遥控器设定功能、液晶中文显示功能、现场控制点的/自 保持选择功能、电机刹车制动功能、触点方式选择功能、远程双线控制功能、死区可调节功能（调节型）、ESD超越保护功能、总线通讯功能（选配）
工作环境及主要技术参数
环境温度：-20～60°C 输入信号：a)开关量信号 b)模拟信号 4-20mA DC
相对湿度：≤95％（+25°C） 输入电阻：150Ω（智能调节型适用）
防护等级：IP65、IP67、IP68 输出信号：阀位反馈信号4-20mADC
防爆等级：执行机构为隔爆型EXdIIBT4 负载阻抗≤750Ω
周围介质：户外型：无易燃、易爆、无腐蚀的环境 输出触点容量：220VAC，5A； 30VDC，5A
隔爆型：ⅡA、ⅡB级T1-T4组爆炸性 ? 死区：0.3％～6％可调 （智能调节型适用）
气体环境 ? 灵敏度：0.025％（智能调节型适用）
绝缘等级：F级 ? 阻尼特性：死区值大于±0.5％以上时无震荡
工作制：短时10分钟工作制（特殊订货30分钟） （智能调节型适用）
供电电源：三相三线制、三相四线制均适用，380VAC ?远方控制电平：24V DC 灌电流10mA
50Hz（其它电源要求订货时提出） ? 电器限位范围：关限位0-100％ 开限位0-100％

型号规格及主要性能参数

注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）
注2：当产品提供四层计数器时，最大转圈数为表1转圈数×10
注3: 带T表示智能调节型，不带表示智能开关型

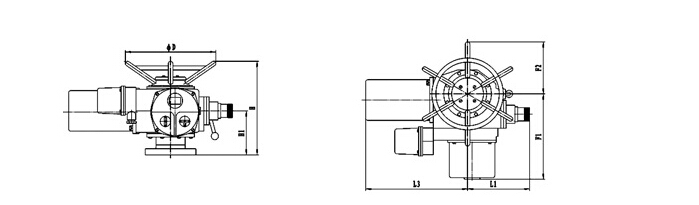

外形及外观尺寸
