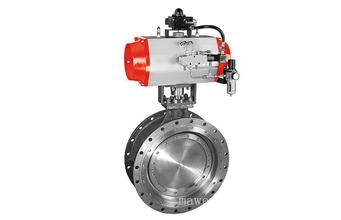

气动三偏心蝶阀阀体部分采用三偏心结构，阀板与密封机构设计独特，具有优良的切断性能和耐久性能，同时兼备切断、调节双重功能。气动三偏心蝶阀其体积小、重量轻、经济实用、易于维护，广泛适用于冶金、化工、石油、热力、能源、轻工等领域。

气动三偏心蝶阀特点

1 、体积小、重量轻、具有优良的切断性能。

2 、蝶板密封面设计成相对蝶板轴心为一斜截圆锥面，使得蝶板密封面与阀座密封面有一定的接触角，这个接触角均匀地围绕其圆周面相等于一个细长的楔形，并且蝶板圆周纵向处的密封线呈一准椭圆形曲线，两者同时起着密封的补偿作用。

3 、蝶板密封面在关闭状态下，受力均匀，承压能力高;蝶板在开启过程中，密封面各点同时完成脱离阀座密封面的动作，无挤卡现象，基本无摩擦，开启力矩极小。因此，成本低，密封性能好，寿命长。

4 、各种密封结构供选择，保证使用寿命及可靠性。蝶阀密封圈有整体式软密封(PTFE , C-TFE , G-TFE )、硬化金属片式、整体式+硬质合金，适用于各种工况。

5 、能实现双向密封功能，既可以调节，又具有切断功能。

6 、执行机构低摩擦力、工作效率高、推力大、安全性好。

7 、执行机构灵巧型、组合型(手动机构)的设计，可保证各方向的随意安装以及灵活控制。

8 、简捷醒目、可靠一体化的行程指示及限位开关和电磁阀的组合安装、无外接管路、减少泄漏点。

9、多种执行机构形式供选择、满足不同用户要求。

10 、装配维修方便，具有优越的性能价格比。

气动三偏心蝶阀技术参数和性能指标

公称压力：PN1.0、1.6、2.5MPa

公称通径：DN50～1200mm

工作温度：硬密封：-40～300℃ 软密封：-40～180℃

气源压力：0.5～0.7Mpa

阀座形式：不锈钢可动硬密封、PTFE软密封。

气动执行器：ZHQ系列单活塞执行器。

主要材质：

阀体 (1)WCB (2)304 (3)316 (4)316L

阀芯 (1)304 (2)316 (3)316L
