Q947F、Q947H、Q947Y电动固定式球阀

所属分类：电动球阀

F电动固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。

生产厂家：成都好惠多阀门

订购热线:

028-89897136

关键词：电动固定式球阀

相关产品

产品详情

成都好惠多阀门批发部销售的Q947F、Q947H、Q947Y电动固定式球阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障Q947F、Q947H、Q947Y电动固定式球阀产品对工况的适用性、使用寿命长等特点。优质Q947F、Q947H、Q947Y电动固定式球阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载Q947F、Q947H、Q947Y电动固定式球阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量Q947F、Q947H、Q947Y电动固定式球阀产品。

产品名称	Q947F、Q947H、Q947Y电动固定式球阀
产品型号	Q947F、Q947H、Q947Y
公称通径	DN15-DN800
压力范围	1.6-6.4MPa
阀体材质	锻钢、不锈钢

电动固定式球阀概述：

Q947F电动固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。

电动固定式球阀工作原理：

Q947F电动固定式球阀是以电源电压作动力，接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度(0-90°任意角度)，实现比例调节动作。

电动固定式球阀产品特点：

1、电动固定式球阀球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。

2、电动固定式球阀采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。

3、电动固定式球阀采用全通径设计，流通阻力小。

4、金属硬密封气动固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。

5、电动固定式球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。

6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。

7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。

8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。

9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。

电动固定式球阀主要技术参数：

·阀体

阀体形	两段式铸造阀体
公称通径	DN50～1000mm
公称压力	PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K
连接形式	法兰式
法兰标准	JIS、ANSI、GB、JB、HG等
阀盖形式	一体式
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

·阀内件

阀芯形式	O型固定球型阀芯
流量特性	近似快开型

电动固定式球阀执行机构：

执行器型号	DSR、3810R、DZW、HQ、PSQ电动执行机构
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

※注：如需详细执行器参数，请进入电动执行器页面进行查阅。

电动固定式球阀主要零件材料：

1	底座	WCB、CF8、CF8M、CF3M
2	左阀体	WCB、CF8、CF8M、CF3M
3	下阀轴	2Cr13、304、316、316L
4	右阀体	WCB、CF8、CF8M、CF3M
5	球体	2Cr13、304、316、316L
6	密封圈	PTFE、PPL、304、316、316L
7	弹簧	65Mn、不锈钢
8	销	25、35、45
9	上阀轴	2Cr13、304、316、316L
10	支架	WCB、CF8、CF8M、CF3M
11	填料压板	WCB、CF8、CF8M、CF3M
12	执行器	根据执行器厂家提供配置

电动固定式球阀主要性能指标：

公称通径 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
允许压差(MPa)	≤公称压力
动作范围	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%

电动固定式球阀主要性能参数：

试验压力(Mpa)	公称压力(Mpa)					压力级(class)			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

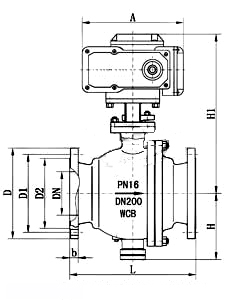

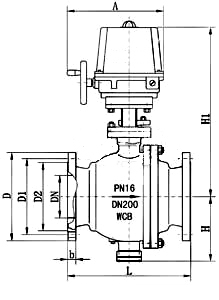

电动固定式球阀电动固定式球阀主要外形及连接尺寸：

公称通径 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	500	600	700
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H		-	-	-	-	-	-	335	385	430	470	590	700	780	950
H1	配DSR	根据所配执行机构而定，配置执行器不同，连接尺寸也不同
H1	配PSQ
A
D		165	185	200	220	250	285	340	405	460	520	580	705	840	910
D1		125	145	160	180	210	240	295	355	410	470	525	650	770	840
D2		99	118	132	156	184	211	266	319	370	435	485	608	718	788
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	12-26	12-30	12-34	12-41	12-41
