产品详情
成都好惠多阀门批发部销售的电动四通球阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障电动四通球阀产品对工况的适用性、使用寿命长等特点。优质电动四通球阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载电动四通球阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量电动四通球阀产品。
产品名称
电动四通球阀
产品型号
Q946F
公称通径
DN15-DN300
压力范围
1.6-4.0MPa
阀体材质
铸钢、不锈钢
电动四通球阀产品概述
Q946F/H电动四通球阀是采用角行程电动执行器及四通球阀组成，在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品经营中；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中；电动四通球阀得以广泛的应用，是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。电动四通球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
电动四通球阀产品特点
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。
电动四通球阀主要技术参数
● 阀体及内件
|
阀体形式 |
四通铸造阀体 |
|
公称通径 |
DN50～600mm |
|
公称压力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法兰标准 |
JB/T79.2-1994、 ASME/ANSI B165 |
|
连接形式 |
法兰式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
设计和制造 |
GB/T12237-1989； APl608 |
|
检验和试验 |
GB/T13927-1992； APl 598 |
● 执行机构
执行器型号
CHR、3810R、DZW、HQ、PSQ
主要技术参数
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
注：如需详细执行器参数，请进入电动执行器页面进行查阅。

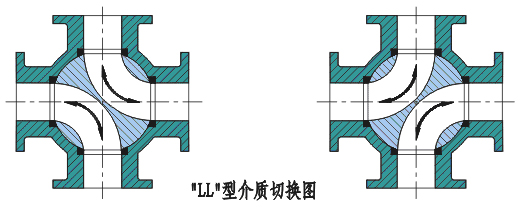

电动四通球阀流向原理图
如图：“LL’’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
“LL”型介质切换图
电动四通球阀主要零件材料
|
阀体/阀盖 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
||||
|
球体 |
GB |
2Crl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
阀杆 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
阀座 |
GB |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
|
ASTM |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
|
|
填料 |
GB |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
ASTM |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
|
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
||||
|
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A1942H |
A194-8 |
A194-8 |
||||
电动四通球阀主要性能规范
公称压力(MPa)
常温最大工作压力(MPa)
壳体试验压力(MPa)
气密封试验压力(MPa)
高压密封试验压力(MPa)
PN1.6
1.6
2.4
0.6
1.76
PN2.5
2.5
3.8
0.6
2.75
PN4.0
4.0
6.0
0.6
4.4
l50LB
2.0
3.0
0.6
2.2
电动四通球阀主要外形及连接尺寸
公称压力PN
公称通径DN
尺寸(mm)
L
L0
D
D1
D2
b
z-φd
H1
A
1．6MPa
50
260
130
165
125
100
16
4-ф18
205
根据配置
65
320
160
185
145
120
18
4-ф18
245
80
320
160
200
160
135
20
8-ф18
305
100
370
185
220
180
155
20
8-ф18
340
125
510
255
250
210
185
22
8-ф18
425
150
510
255
285
240
2’0
24
8-ф23
450
200
580
290
340
295
265
26
12-ф23
480
250
670
335
405
355
320
30
12-ф25
530
300
760
380
460
410
375
30
12-ф25
585
350
850
425
520
470
435
34
16-ф25
625
400
980
490
580
525
485
36
16-ф30
670
450
1080
540
640
585
545
40
20-ф30
705
500
1220
610
715
650
608
44
20-ф34
765
600
1360
680
840
770
718
48
20-ф41
840
执行机构
大小而定
注：以上参数为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
成都好惠多阀门批发部一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,好惠多阀门实行公开服务承诺。
1成都好惠多阀门批发部所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨，天津斯博威收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在 24小时赶到现场并及时给予答复解决，确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。
6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，好惠多阀门会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。
电动四通球阀订货说明：
1.产品选型：如有指定型号标准，请直播销售热线028-69968831咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
